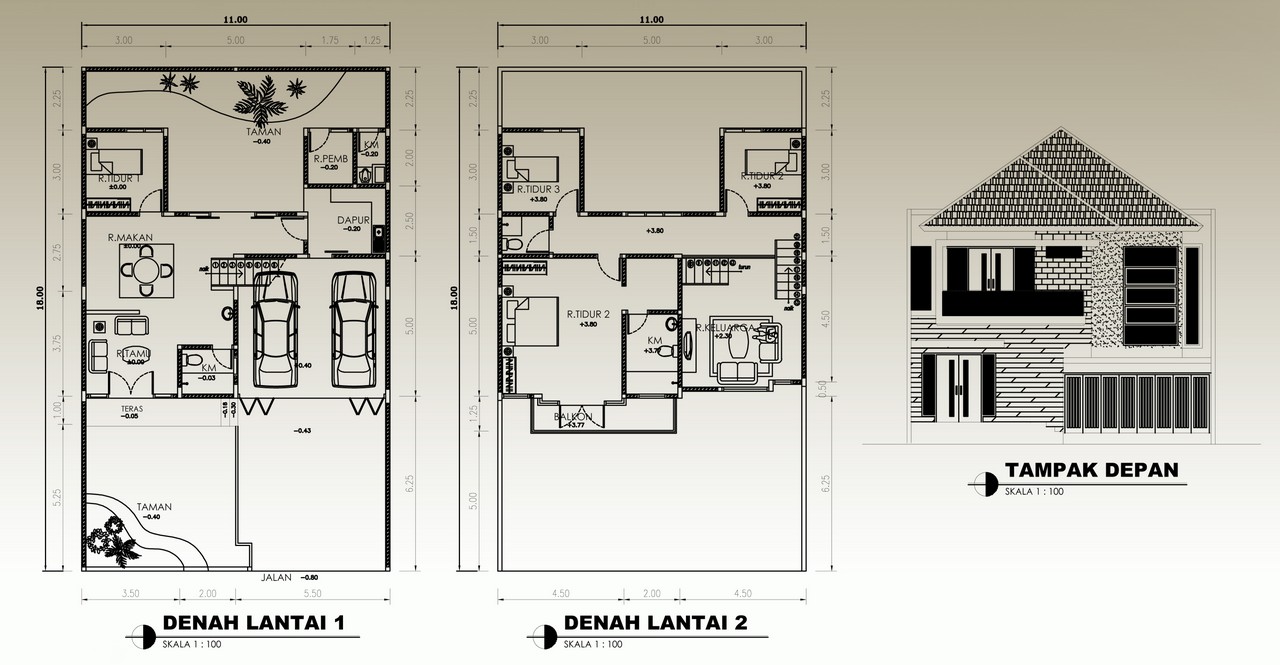

Secara lebih rinci, gambar ini menampilkan:
Denah Lantai 1 (kiri): Menunjukkan tata letak ruangan pada lantai dasar, meliputi:
Taman depan dan belakang
Teras
Garasi (untuk dua mobil)
Ruang Tamu
Ruang Makan
Dapur
Kamar Mandi (KM)
Kamar Tidur (R. TIDUR)
Ada juga indikasi level lantai (misalnya, Jalan -0.80, Teras -0.05, Ruang Tamu +0.00, dst.).
Denah Lantai 2 (tengah): Menunjukkan tata letak ruangan pada lantai atas, meliputi:
Beberapa Kamar Tidur (R. TIDUR 2, R. TIDUR 3)
Kamar Mandi (KM)
Ruang Keluarga (R. KELUARGA)
Balkon atau area terbuka di beberapa sisi.
Juga ada indikasi level lantai (+3.50, +3.80, dst.).
Tampak Depan (kanan): Menunjukkan tampilan fasad depan rumah dari luar, termasuk detail arsitektur seperti atap, jendela, pintu, dan material dinding. Tampak depan ini memberikan gambaran visual bagaimana rumah tersebut akan terlihat dari jalan.
Secara keseluruhan, gambar ini berfungsi sebagai rencana arsitektur yang menjelaskan konfigurasi ruang, sirkulasi, dimensi, dan estetika eksterior dari sebuah bangunan rumah.
